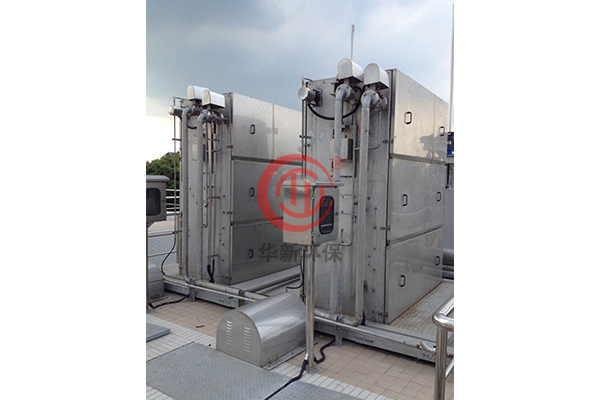

内进流孔板格栅

内进流细格栅是一种全自动控制与运行的精细格栅除污设备，采用封闭环链孔板过滤的结构形式，用以拦截、清除原水中的漂浮物，具有较高的捕获率，从而有效确保后续处理工艺的有效实施。

内进流细格栅广泛应用于污水处理厂、自来水厂、泵站等不同的场合 ，均可达到理想的截污效果，当网板孔径≤1mm时，可作为MBR膜处理等工艺的前置超细格栅使用。

主要结构

内进流式网板格栅除污机主要由机架、带提升阶梯的网板链、冲洗系统及电控系统等主要部件组成。

机架为不锈钢板材与型钢组装、焊接成的一整体式长方体刚性结构。机架下部迎水端开有一个进水洞口，机架的前后壁板上设有导轨，其上部还没有一内部集渣槽机架安装于格栅井的中央，机架的两侧与格栅井之间的间隙为格栅滤后出水的通道。在机架的迎水端两侧布置了导流挡板，其在导流的同时，可防止漂浮垃圾通过。

驱动电机安装在机架正向的主轴上，两侧网板在传动链条的带动下，自下而上将其长度范围内截留的污物向，上提取，抵达上部时，通过链轮的转向功能，在顶置的冲洗装置的冲洗水作用下，自动完成卸污工作，渣水排入两侧网板之间的集渣槽后自流排出机外。

带提升阶梯的网板链采用不锈钢制造，网面为规则排列的小孔，具有过水与截污的功能，阶梯面能截留较大的污物。

内进流式网板格栅除污机设有可靠的网板冲洗系统，有效去除网板截留的污物，确保网孔再生。

工作原理

污水由中部进入格栅机内，由二侧的滤板孔出水，其间，砂石及纤维状的垃圾被拦被框内，在水流作用下附着在孔板或输送板上。在减速装置带动下，板框及滤网通过牵引链自下而上地将截留的悬浮与固体垃圾送至上部，通过压力水及喷嘴的冲洗作用，将黏附在网板上的污物冲刷至排渣槽内输出。
